微BIM的关键价值

6


微BIM有何价值

microBIM专注于解决环境艺术设计领域（景观、装饰和室内）设计师的实际问题。那么，设计师有什么实际问题？我认为不外乎三个方面：设计、绘图和管理。帮助设计师解决好这三个问题，就是microBIM的价值。

microBIM →

microBIM的价值就是解决设计、绘图和管理的问题。



让设计师专注于设计




每个热爱设计的设计师都希望自己的想法能得到很好的实施，因为只有实施了的设计才能去改变世界！而让设计得以顺利实施的重要条件，就是图纸的准确度和精细度。

microBIM之所以能够将设计的重心前移到方案设计阶段，是因为它采用的三维可视化设计技术是可以自动获取2D CAD图形的。过于我们关注施工图的准确度和精细度，而采用microBIM设计方法，要求我们关注三维模型的准确度和精细度。只要模型是正确的、符合施工规范和逻辑的，由此生成的图纸自然也是正确的。







不能用过去做效果图的要求来创建三维模型，而应该用“在电脑中模拟真实的设计项目”的要求来创建三维模型。

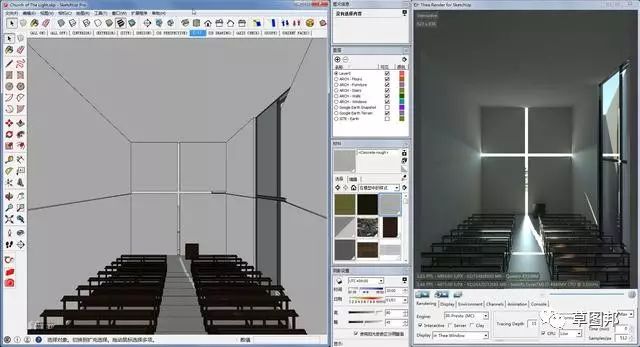

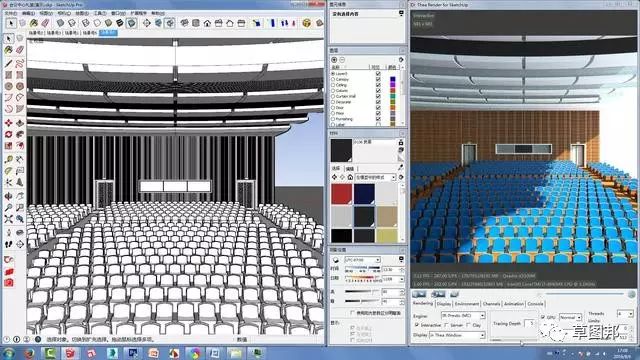

microBIM把SketchUp Pro作为设计工具，采用三维可视化设计技术，以所见即所得的形式在三维空间中进行直观的设计。设计师只要专注三维模型的创建和完善，其它的事情交给软件半自动化处理即可。

使用microBIM可以

自由地创建和修改设计造型

实时地观察和编辑纹理材质

精确地分析和校正灯光照明

即时地发现和解决碰撞问题

动态地图解和演示施工过程

自动地生成和更新施工图纸

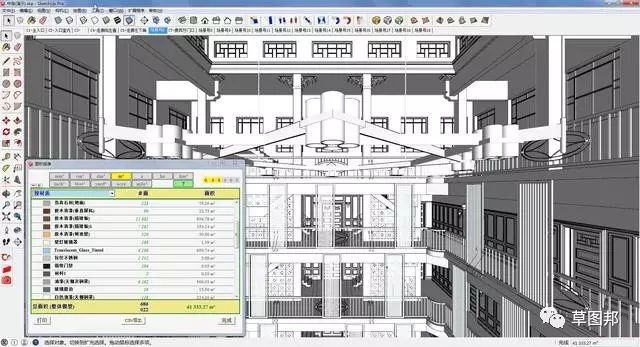

灵活地创建和输出物料清单







重点

设计师只要专注三维模型的创建和完善，其它的事情交给软件半自动化处理即可。









减少施工图的工作量

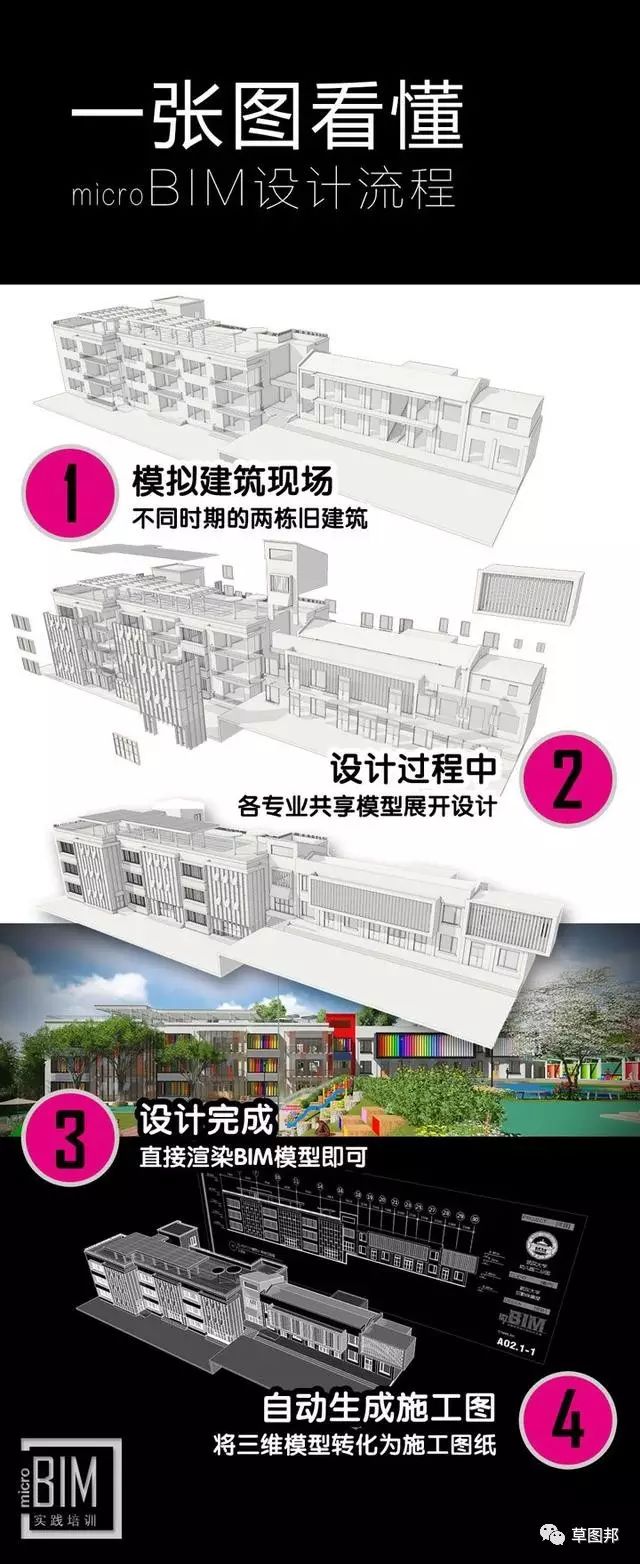

与所有的BIM软件一样，microBIM的施工图也不是设计师“画”出来的，而是通过技术从三维模型上“提取”的，这几乎是所有BIM的共同点。

一个记录了信息的三维模型可以当成建造项目的数据库，我们将所需的数据提取出来，显示为以视图为单位的图形和图表，这就是施工图自动化的原理。

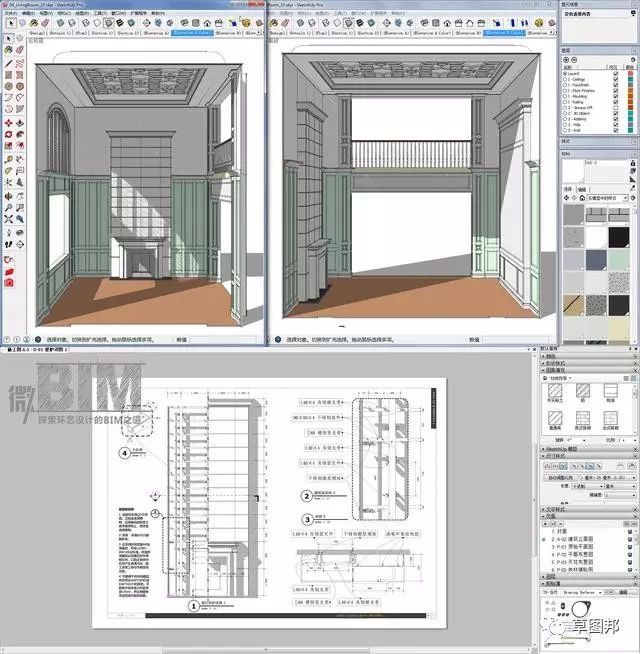

microBIM可将三维视图转换为二维图纸，并将三维模型的修改自动更新到二维图形。








使用SketchUp Pro可以将任意视图的三维模型创建成带有尺寸和文字标注的场景，也可以输出成符合业内标准的2D/CAD图形元素。

这样的2D/CAD图形元素既可以使用自带的LayOut工具创建施工图，也可以在AutoCAD中继续编辑。 这取决于你的设计流程和方法。无论采用哪一种方式，都不用绘制2D/CAD图形元素，只需对它们进行排版布局、填充图案和注释之后，即可发布施工图纸。





协同和管理设计项目




当大型设计项目进行到深化设计阶段时，需要多个专业的相互协调和配合，才能在空间布局和流程设计上更加合理。但随着专业和团队成员的增加，协同的难度也会相应增加，这无疑加大了项目管理的风险。此时，设计师往往面临模型的相互可用性和管理工作流方面的麻烦。







记住！把握关键内容即可掌控全局，这是使用microBIM的诀窍。








利用SketchUp的组件特性可以灵活地管理不同专业的设计模型。主案设计师专注于“表面功夫”，然后将模型分发给其它专业的设计师进行深化。经过深化设计后的模型会同步到BIM模型中，所有的参与者都将亲眼看到各自专业的模型与建筑和装修结构的关系，以及管线布局与设施设备的关系是否合理？







借助三维模型的可视化特性，将原本潜在的问题表面化，直观地显露问题并自然地解决问题是microBIM的手段。








使用microBIM进行设计，主案设计师不仅可以心安理得的做“表面功夫”，甚至可以在方案设计结束后当上“甩手掌柜”！为什么可以这么爽？

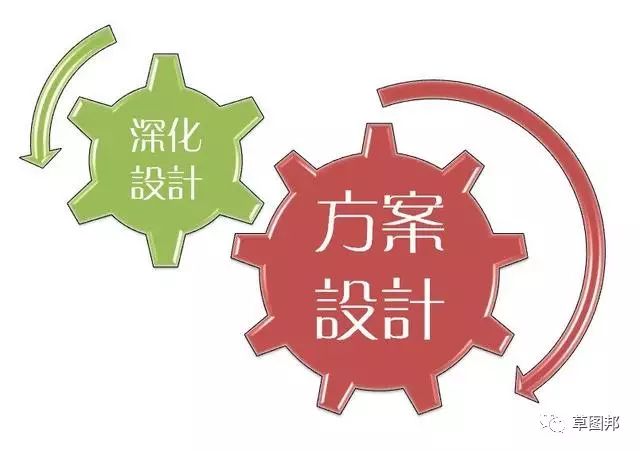

microBIM有一条重要的原则：以创造性的方案设计驱动技术性的施工设计。








传统设计方法最大的弊端，就是方案设计的平面图、立面图，效果图制作的三维模型，以及深化设计、施工图纸之间，数据和流程都没有形成关联。所以，设计流程的前端（方案设计），无法有效控制后端（施工图设计）。这会造成设计效果跟实施结果大相径庭，如果不从设计方法上彻底革命，这种让设计师蒙羞的事情还会不断发生。

因为microBIM设计从始至终只共用一个模型，后续的设计内容总是继承前面的设计成果，细节设计和深化设计总是在前一阶段的空间尺度约束下进行。如果是同时进行设计的不同专业，也会同步在共用的模型中。这就是为什么microBIM可以实现设计师的最高理想“自由设计、而不越矩”的根本原因！



提示

因为microBIM可以在一个流程中完成三维设计、效果表现、施工图绘制等任务。很多人习惯性用传统的设计方法来衡量microBIM的工作量，误以为设计师会很累。其实，microBIM非常适合把工作分包出去，同时又对设计项目的全局保持着极强的控制力。







在深化设计阶段，主案设计师只需紧盯BIM模型的变化，做好协调即可。
